Ajuste e reparo de Durkopp Adler 261
Oct 26, 2023
Máquina de costura Durkopp Adler 261consiste em duas partes: a parte mecânica e o sistema de controle eletrônico. O movimento da agulha, o movimento da lançadeira e a alimentação do tecido são acionados pelo motor principal, enquanto a tensão da linha de costura, o ajuste do comprimento do ponto e o ponto traseiro são controlados pelo sistema de controle eletrônico com os relés correspondentes. A seguir, a partir do uso do painel de operação da máquina, ajuste da sensibilidade do pedal, significado do código de falha principal (alarme) e métodos de eliminação para introduzir o ajuste básico e manutenção da máquina.
1. O uso do painel de operação da máquina

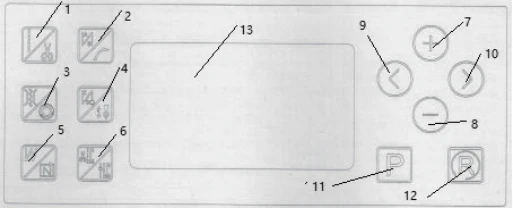

Conforme mostrado na Fig. 1, o nome e o método de operação de cada tecla de função doDurkopp Adler 261são mostrados na Tabela 1.
tabela 1
|
Número de série. |
Nome |
Descrição funcional e operação |
|
1 |
Teclas de ponto e corte de linha grátis |
Pressione rapidamente este botão para selecionar o modo de ponto livre; pressione longamente este botão para selecionar o interruptor de função de corte de linha. |
|
2 |
Costuras frontais reforçadas e chave de configuração de início suave |
Se esta tecla for pressionada brevemente, o modo de trabalho do ponto de reforço frontal do sistema será selecionado ciclicamente entre Sem Reforço Frontal, Reforço Frontal Único, Reforço Frontal Duplo e Reforço Quatro Frontal, e o ícone correspondente será exibido na tela principal 13 Se esta tecla for pressionada por um longo período, o sistema entra na configuração de partida suave, onde a velocidade de partida suave e o número de pontos podem ser definidos. |
|
3 |
Cabos de clipe e teclas de gatilho |
Pressione rapidamente esta tecla para selecionar o interruptor da função de fixação da linha para ajuste da tensão da linha. Pressione e segure esta tecla para selecionar a chave de função do gatilho. |
|
4 |
Ponto de reforço traseiro e chave de seleção de ponto final |
Se esta tecla for pressionada brevemente, o modo de trabalho do sistema para pós-fixação de costuras será selecionado ciclicamente entre sem pós-fixação, pós-fixação simples, pós-fixação dupla e quatro pós-fixação, e o ícone correspondente será exibido na tela principal 13. Se esta tecla for pressionada por um longo período, a posição de parada da agulha poderá ser definida. |
|
5 |
Chaves de costura W e costura multissegmento |
Pressionar brevemente este botão seleciona o modo de operação de costura W e permite definir o número de pontos. Pressione e segure este botão para selecionar o modo de costura múltipla e também para definir o número de pontos. |
|
6 |
botão do calcador |
Pressione esta tecla brevemente, o sistema entra na interface de configuração de elevação do calcador para corte de linha. Pressione e segure esta tecla e o sistema entrará na interface de configuração de elevação automática do calcador ao parar durante a costura; esta função normalmente está desligada. |
|
7 |
Chave de aumento de parâmetro |
Cada função é usada para aumentar o valor ao definir os parâmetros, e a condição de inicialização padrão pode aumentar diretamente a velocidade de funcionamento da máquina. |
|
8 |
Chave de redução de parâmetros |
Cada função é usada para reduzir o valor ao definir os parâmetros, e a condição de inicialização padrão pode reduzir diretamente a velocidade de funcionamento da máquina. |
|
9 |
botão de comutação esquerdo |
Alterna objetos selecionados, alterna modos de trabalho, etc. |
|
10 |
botão de comutação direito |
Alterna objetos selecionados, alterna modos de trabalho, etc. |
|
11 |
botão de menu |
Pressione longamente esta tecla para entrar na lista do menu, incluindo função principal/configuração de parâmetros/configuração de rede/manutenção/configuração do sistema. No modo menu, pressione rapidamente a tecla uma vez para salvar, pressione novamente para retornar ao nível anterior e pressione longamente para retornar à interface principal. |
|
12 |
Botão de reset |
Pressione longamente este botão para restaurar as configurações padrão de fábrica. |
|
13 |
tela de exibição |
Exibe parâmetros de função, padrões de costura, exibições de falhas, etc. |
Método de uso de tecla de função combinada:
(1) ajuste da posição da agulha de estacionamento: conforme mostrado na Figura 1, pressione a tecla 1 +11, o display 13 mostra o valor do ângulo mecânico de estacionamento, gire o volante, de modo que a agulha e a alavanca de coleta fiquem em uma posição conveniente para rosqueamento, certifique-se de pressionar a tecla 11, para ser exibido no display 13 "0000" e, em seguida, pressione a tecla 11 novamente para retornar à interface principal.
(2) Configuração do modo de operação automática: Conforme mostrado na Fig. 1, pressione as teclas 2 +11, e o display mostra que entra no modo de ajuste, neste estado, pressione as teclas 9 ou 10 para definir o tempo de execução, pare tempo e tempo total de execução de acordo com os requisitos.
(3) Ajuste básico dos parâmetros: Conforme mostrado na Fig. 1, pressione as teclas 3 +11 e você pode entrar rapidamente no ajuste dos parâmetros de manutenção, pressione e segure 11 teclas para retornar à interface principal no final do ajuste.
Sobre o ajuste da sensibilidade do pedal, os principais significados do código de falha (alarme) e os métodos de solução de problemas, iremos compartilhá-los com você no blog de amanhã. Para saber mais, continue focando no DAPSEW, e se precisar comprarDurkopp Adler 261, entre em contato conosco emsales@dapsew.com
.
